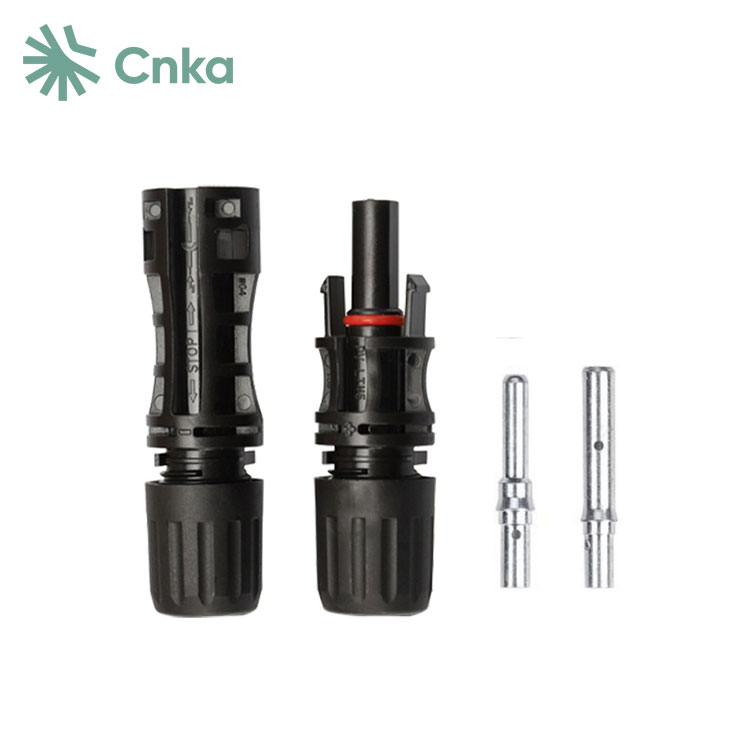

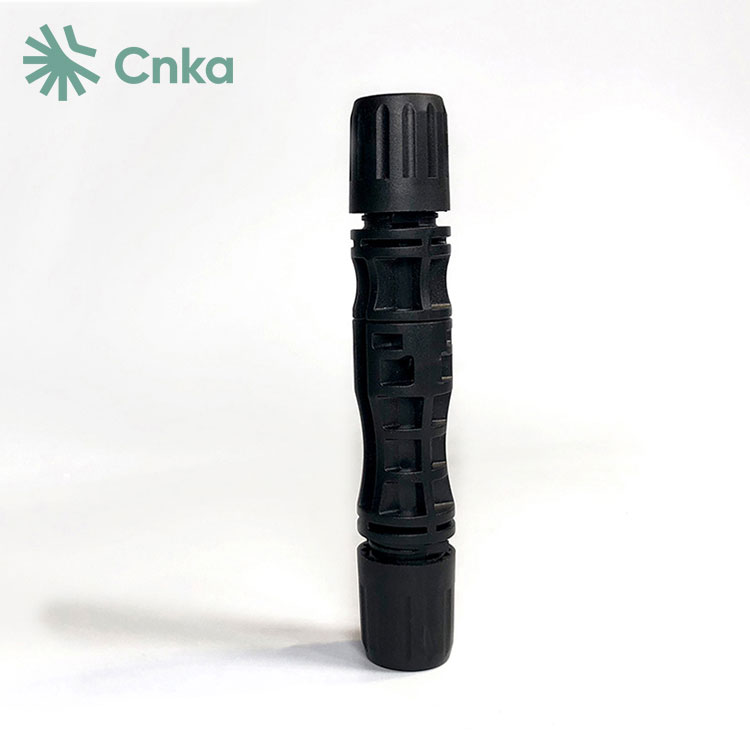

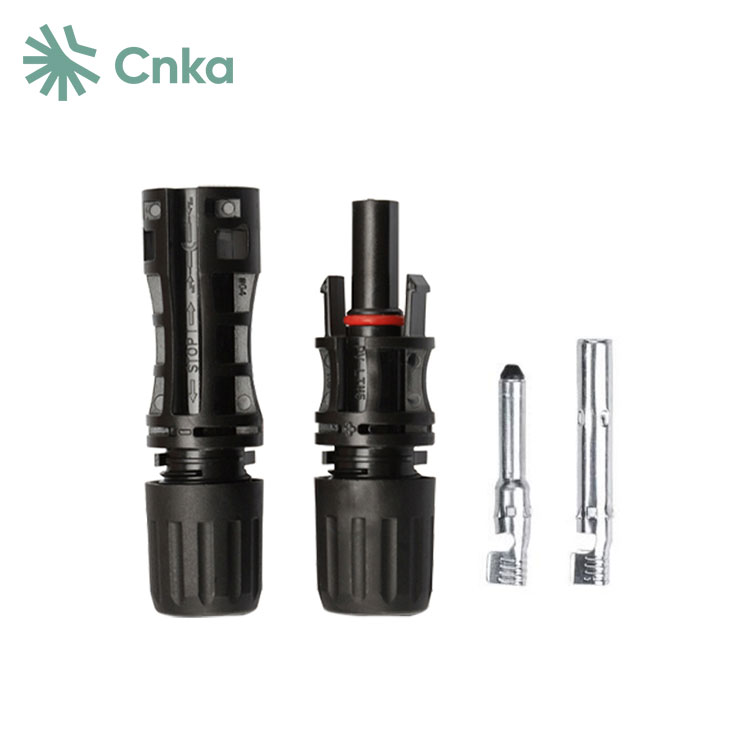

चायना सप्लायर्स CNKA चीनमध्ये बनवलेले सोलर पॅनल केबल कनेक्टर ऑफर करते जे 1500V फोटोव्होल्टेइक सिस्टमशी पूर्णपणे सुसंगत आहेत. हे कनेक्टर दोन भागांमध्ये विभागले गेले आहेत: ओळीचा शेवट आणि बोर्डचा शेवट. सामान्यतः, जेव्हा आपण सौर पॅनेल केबल कनेक्टरचा संदर्भ घेतो तेव्हा आपल्याला लाइन एंड कनेक्टर म्हणतात. त्यामध्ये धातूचे भाग आणि इन्सुलेशन भाग असतात. एमसी हा शब्द बहु-संपर्क आहे, तर क्रमांक 4 मेटल कोरचा व्यास आकार दर्शवतो.
|
कनेक्टर सिस्टम |
φ4 मिमी |
|
रेट केलेले व्होल्टेज |
1000V DCIEC)१ |
|
रेट केलेले वर्तमान |
17A1.5mm2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
चाचणी व्होल्टेज |
6kV50HZ, 1 मिनिट) |
|
वातावरणीय तापमान श्रेणी |
-40℃~+90℃IEC)-40℃~+75℃UL) |
|
वरचे मर्यादित तापमान |
+105℃IEC) |
|
संपर्क साहित्य |
तांबे, टिन-प्लेटेड |
|
इन्सुलेशन सामग्री |
पीसी/पीपीओ |
|
संरक्षणाची पदवी, सोबती |
IP67 |
|
न जुळलेले |
IP2X |
|
प्लग कनेक्टरचा संपर्क प्रतिकार |
0.5mΩ |
|
ज्योत वर्ग |
UL94-VO |
|
सुरक्षा वर्ग |
Ⅱ |
|
लॉकिंग सिस्टम |
स्नॅप-इन |
|
सॉल्ट मिस्ट स्प्रे चाचणी, तीव्रता 5 |
IEC60068-2-52 |
1 फोटोव्होल्टेइक कनेक्टरने उत्कृष्ट चालकता सुनिश्चित केली पाहिजे, संपर्क प्रतिरोधकता 0.35 मिलीओहम पेक्षा जास्त नसावी.
2 त्यांनी सौर सेल घटकांचे संरक्षण करण्यासाठी पुरेशी सुरक्षा प्रदान करणे आवश्यक आहे. सौर ऊर्जेची उपकरणे ज्या ठिकाणी चालतात तेथे अनेकदा कठोर वातावरण आणि हवामान पाहता, कनेक्टर जलरोधक, उच्च-तापमान प्रतिरोधक, संक्षारक आणि उच्च इन्सुलेशन प्रदान करणारे असावेत. त्यांनी IP68 ची संरक्षण पातळी गाठली पाहिजे.
3 सौर कनेक्टरची रचना घट्ट आणि विश्वासार्ह असावी, नर आणि मादी कनेक्टर्ससह, जे योग्यरित्या घातल्यावर, किमान 80N कनेक्शन शक्ती प्रदर्शित केली पाहिजे. 4mm² केबलसाठी, MC4 कनेक्टरने 39A करंट वाहताना कमाल तापमान 105°C पेक्षा जास्त नसावे. MC4/H4 कनेक्टर, सिंगल-कोर नर आणि मादी कनेक्टर, उत्कृष्ट सीलिंग, सोयीस्कर अंतर्भूत करणे आणि देखभाल आणि दुरुस्तीची सुलभता यासारखे फायदे देते.
प्लग निवडताना, उत्पादनाच्या गुणवत्तेवर लक्ष केंद्रित करणे महत्वाचे आहे, ज्यामध्ये अंतर्गत धातू कंडक्टरचा आकार आणि सामग्रीची जाडी, त्याची लवचिकता आणि कोटिंग हे मोठ्या प्रवाहांना हाताळू शकते आणि चांगला संपर्क राखू शकतो याची खात्री करा. प्लगच्या प्लास्टिकच्या शेलमध्ये क्रॅकशिवाय गुळगुळीत पृष्ठभाग असणे आवश्यक आहे आणि इंटरफेस चांगले सील केलेले असणे आवश्यक आहे. स्थापनेदरम्यान, वृद्धत्व, अंतर्गत गंज, वाढलेली संपर्क प्रतिरोधकता आणि संभाव्य प्रज्वलन टाळण्यासाठी घटक कनेक्टरला सूर्यप्रकाश आणि पावसाच्या संपर्कात येणे टाळा, या सर्वांमुळे सिस्टमची कार्यक्षमता कमी होऊ शकते किंवा आगीचे धोके होऊ शकतात.
फोटोव्होल्टेइक कनेक्टर्सची स्थापना आणि क्रिमिंग महत्त्वपूर्ण आहे. व्यावसायिक क्रिमिंग साधने वापरली जावीत आणि अभियांत्रिकी प्रतिष्ठापन कर्मचाऱ्यांनी फोटोव्होल्टेइक पॉवर प्लांट्सवर बांधकाम सुरू करण्यापूर्वी क्रिमिंग ऑपरेशन्सचे योग्य प्रशिक्षण घेतले पाहिजे.
