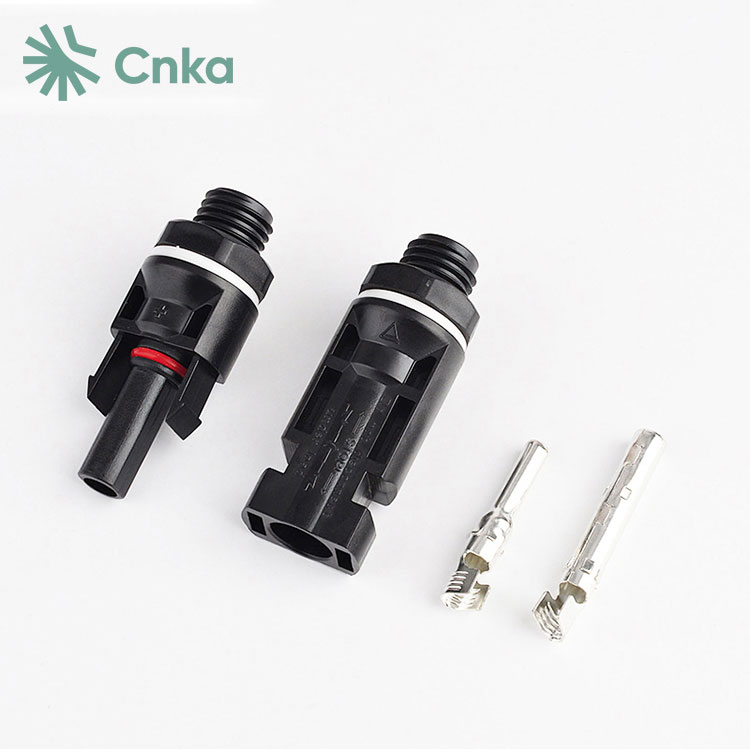

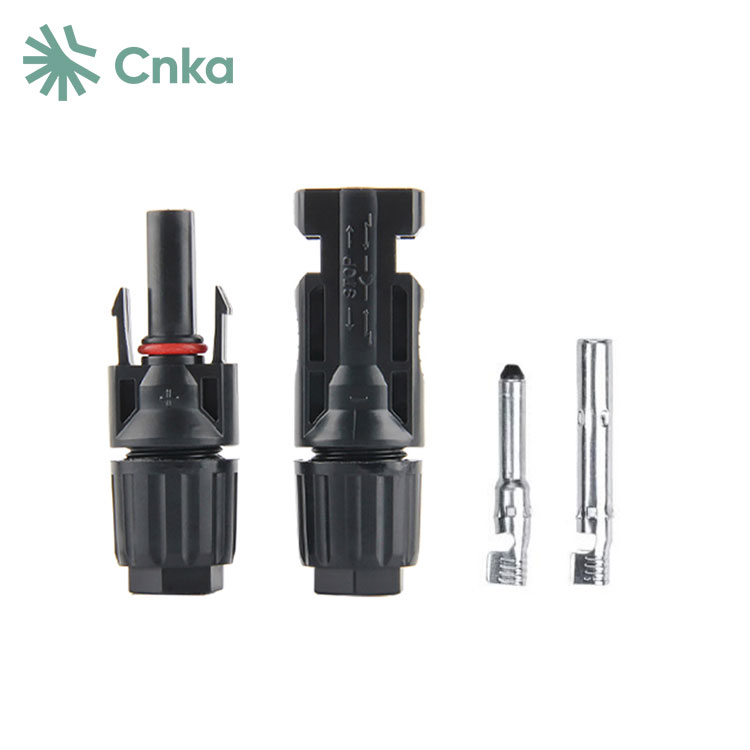

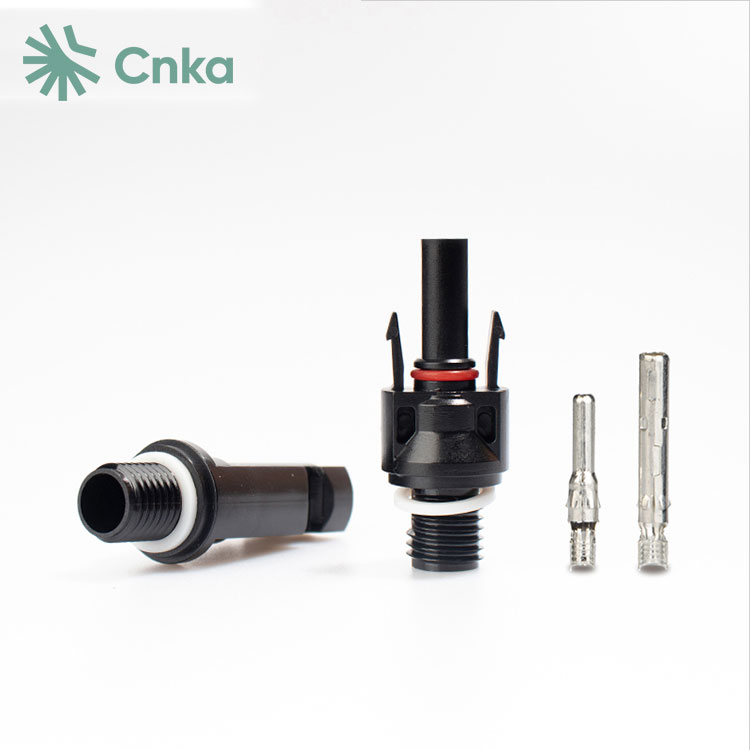

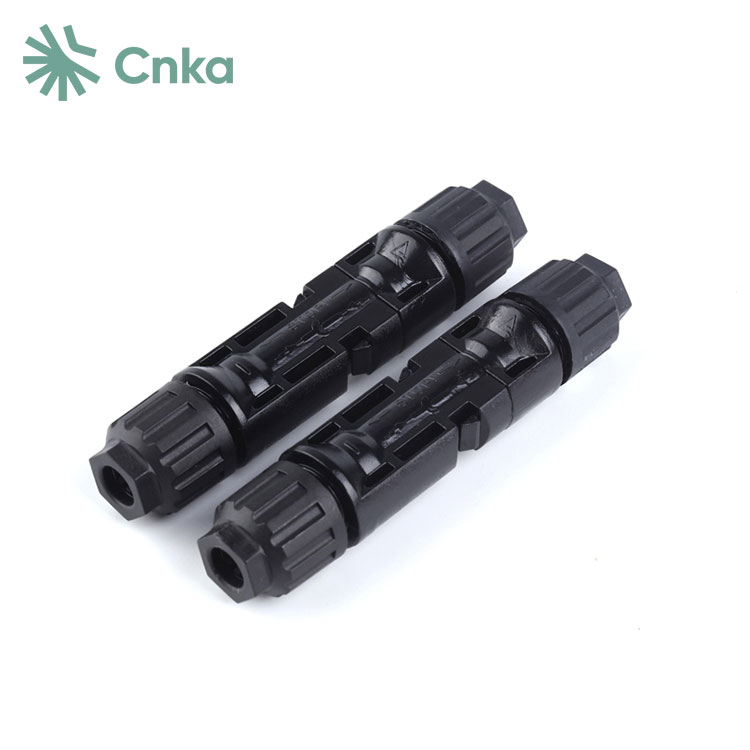

फोटोव्होल्टेइक पॉवर प्लांट्समध्ये, केबल्स आणि नर आणि मादी सौर कनेक्टरवर मोठ्या प्रमाणावर अवलंबून राहून, विद्युत ऊर्जा गोळा करण्यासाठी आणि नंतर रूपांतरणासाठी इनव्हर्टरमध्ये इनपुट करण्यासाठी असंख्य घटक केंद्रित केले पाहिजेत. फोटोव्होल्टेइक पॉवर जनरेशन सिस्टममध्ये CNKA फॅक्टरीचे कमी किमतीचे नर आणि मादी सौर कनेक्टर आवश्यक आहेत. ते मुख्य घटक जसे की विविध मॉड्यूल्स, कंबाईनर बॉक्सेस, कंट्रोलर आणि इनव्हर्टर जोडतात. हे कनेक्टर संपूर्ण फोटोव्होल्टेइक प्रकल्पाच्या ऑपरेशन आणि देखभालसाठी अविभाज्य आहेत, ज्यामुळे पॉवर स्टेशनचे यशस्वी कनेक्शन सुनिश्चित होते.
|
कनेक्टर सिस्टम |
φ4 मिमी |
|
रेट केलेले व्होल्टेज |
1000V DCIEC)१ |
|
रेट केलेले वर्तमान |
17A1.5mm2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
चाचणी व्होल्टेज |
6kV50HZ, 1 मिनिट) |
|
वातावरणीय तापमान श्रेणी |
-40℃~+90℃IEC)-40℃~+75℃UL) |
|
वरचे मर्यादित तापमान |
+105℃IEC) |
|
संपर्क साहित्य |
तांबे, टिन-प्लेटेड |
|
इन्सुलेशन सामग्री |
पीसी/पीपीओ |
|
संरक्षणाची पदवी, सोबती |
IP67 |
|
न जुळलेले |
IP2X |
|
प्लग कनेक्टरचा संपर्क प्रतिकार |
0.5mΩ |
|
ज्योत वर्ग |
UL94-VO |
|
सुरक्षा वर्ग |
Ⅱ |
|
लॉकिंग सिस्टम |
स्नॅप-इन |
|
सॉल्ट मिस्ट स्प्रे चाचणी, तीव्रता 5 |
IEC60068-2-52 |
1996 पूर्वी, कोणतेही विशेष फोटोव्होल्टेइक कनेक्टर उपलब्ध नव्हते. फोटोव्होल्टेइक केबल्स सार्वत्रिक स्क्रू टर्मिनल्स किंवा स्प्लिस कनेक्शन वापरून जोडल्या गेल्या, टेपने इन्सुलेटेड. 1996 मध्ये, ऍप्लिकेशन वातावरण आणि बाजाराच्या मागणीला प्रतिसाद म्हणून, एक नवीन प्रकारचा प्लग-इन कनेक्टर उदयास आला, ज्याला MC3 म्हणून ओळखले जाते, जे खरे फोटोव्होल्टेइक कनेक्टरचा परिचय म्हणून ओळखले जाते. 2002 मध्ये, MC4 विकसित केले गेले, "प्लग आणि प्ले" कार्यक्षमतेसह फोटोव्होल्टेइक कनेक्टर्सची पुनर्परिभाषित केली. MC4 ने इन्सुलेशनसाठी हार्ड प्लॅस्टिक (PC/PA) चा वापर केला, ज्यामुळे ते साइटवर एकत्र करणे आणि स्थापित करणे सोपे होते. त्याच्या परिचयानंतर, MC4 ने त्वरीत बाजारपेठेत ओळख मिळवली आणि हळूहळू फोटोव्होल्टेइक कनेक्टरसाठी मानक बनले.
फोटोव्होल्टेइक सिस्टीममध्ये, कनेक्टर, जरी प्रमाणाने लहान असले तरी, अनेक कनेक्शनमध्ये मोठ्या प्रमाणावर वापरले जातात. अनेक बांधकाम कामगार कनेक्टर पूर्णपणे समजू शकत नाहीत, ज्यामुळे उपकरणे बिघाड होऊ शकतात. फोटोव्होल्टेइक प्रणालीच्या DC बाजूला, व्होल्टेज सामान्यत: 600-1000V च्या दरम्यान असते. फोटोव्होल्टेइक मॉड्यूल्समधील लूज किंवा खराब कनेक्शनमुळे डीसी आर्किंग सहज होऊ शकते. या चापटीमुळे संपर्क क्षेत्रामध्ये तापमानात नाट्यमय वाढ होऊ शकते, सतत आर्चिंग संभाव्यत: 1000-3000°C तापमानापर्यंत पोहोचू शकते. या उच्च तापमानामुळे सभोवतालच्या उपकरणांचे कार्बनीकरण होऊ शकते, परिणामी फ्यूज आणि केबल्स उडू शकतात किंवा गंभीर प्रकरणांमध्ये, उपकरणांचे नुकसान आणि आग होऊ शकते.
म्हणून, त्यांचा आकार लहान असूनही, कनेक्टर सुरक्षिततेसाठी महत्त्वपूर्ण आहेत. सिस्टम विश्वसनीयता आणि सुरक्षितता सुनिश्चित करण्यासाठी उच्च-गुणवत्तेचे फोटोव्होल्टेइक कनेक्टर निवडणे आवश्यक आहे.
