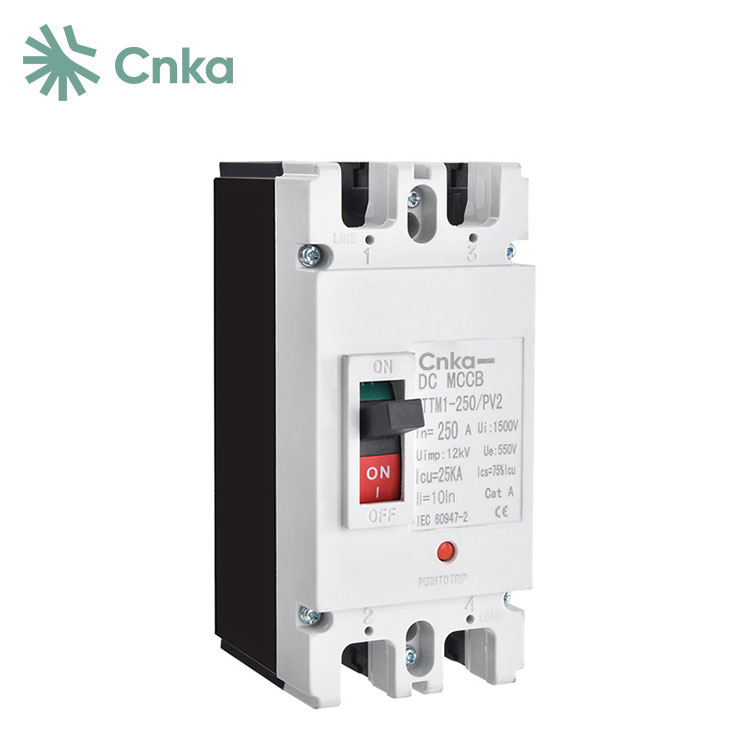

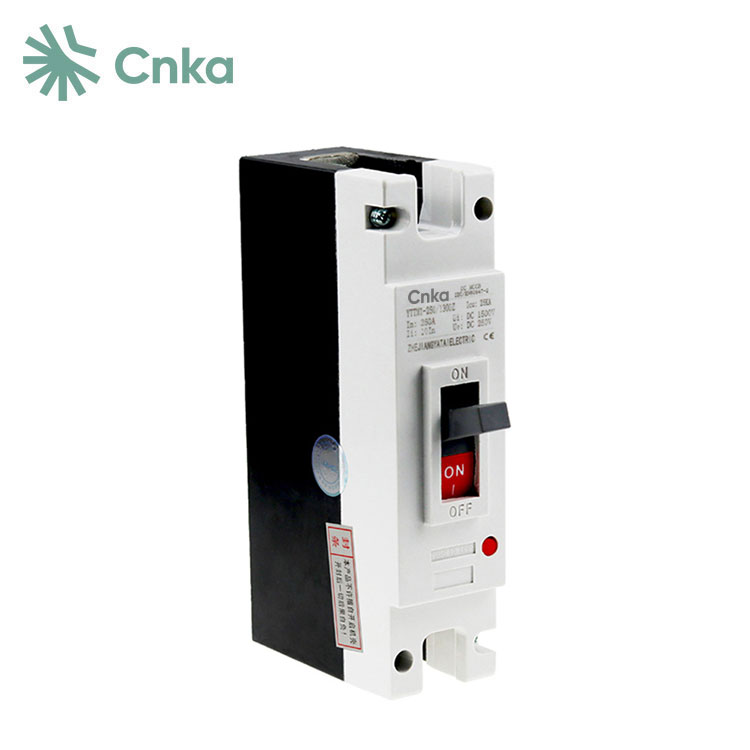

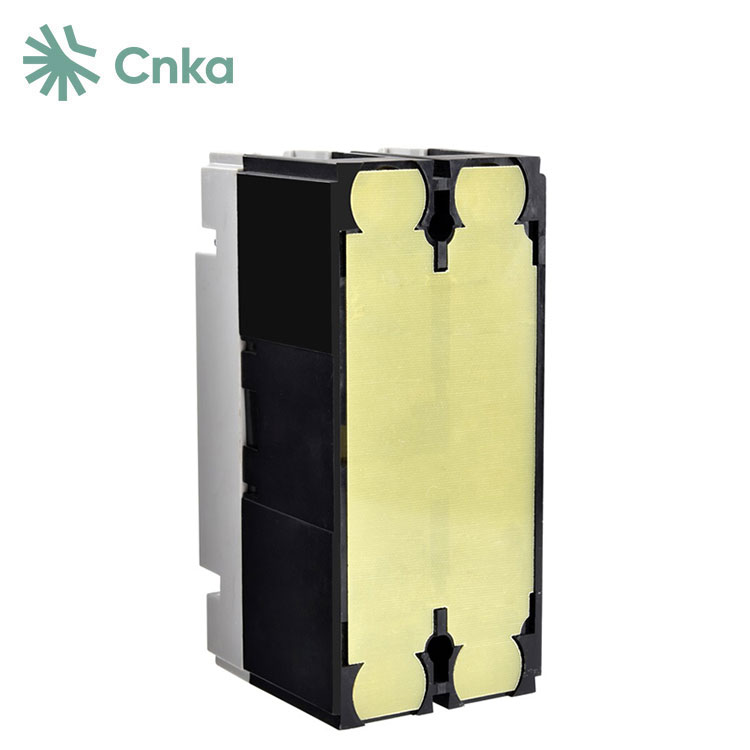

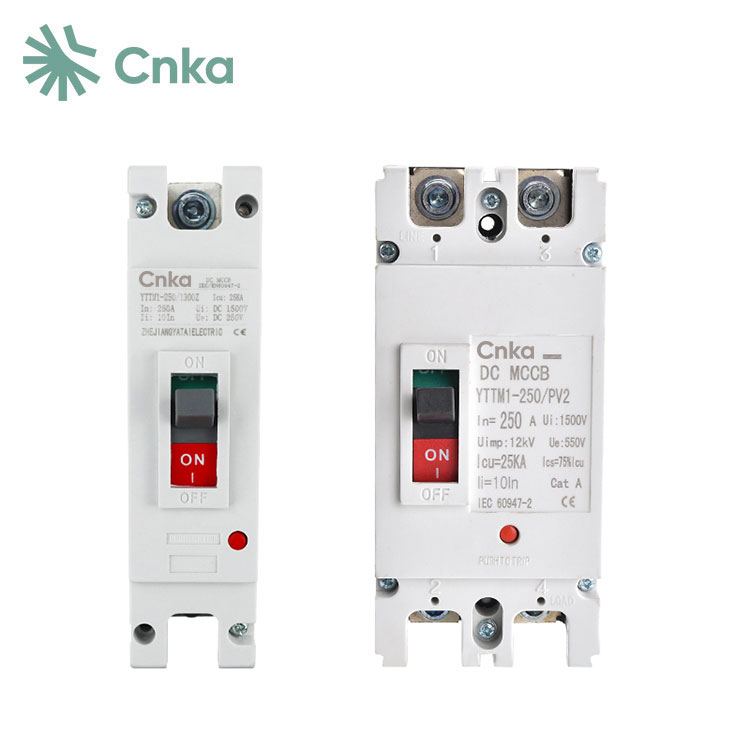

चायना सप्लायर्स CNKA मोठ्या प्रमाणात मोल्डेड केस सर्किट ब्रेकर्स (DC MCCBs) ऑफर करते जे DC पॉवर ग्रिड सर्किट्ससाठी योग्य आहेत, DC250V ते DC1000V पर्यंत रेट केलेले व्होल्टेज श्रेणी आणि 10A ते 1250A पर्यंत रेट केलेले प्रवाह. हे MCCBs ओव्हरलोड दीर्घ विलंब संरक्षण आणि शॉर्ट-सर्किट तात्काळ संरक्षण प्रदान करतात, ज्यामुळे ते विद्युत उर्जेचे वितरण करण्यासाठी आणि ओव्हरलोड, शॉर्ट सर्किट आणि इतर दोषांपासून लाईन्स आणि पॉवर उपकरणांचे संरक्षण करण्यासाठी आदर्श बनतात. सर्किट ब्रेकरचे आवरण टिकाऊ प्लास्टिक सामग्रीचे बनलेले आहे.
|
तांत्रिक माहिती |
|||||
|
प्रकार |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 |
YTTM1-630 |
|
ध्रुव |
|
2 पी |
|
|
|
|
कमाल रेट केलेले वर्तमान |
|
125A |
250A |
400A |
630A |
|
विद्युत वैशिष्ट्ये |
|
|
|
|
|
|
रेट केलेले कार्यरत व्होल्टेज |
Ue |
500V DC |
|
|
|
|
रेट केलेले वर्तमान |
आत मधॆ) |
63A,80A,100A,125A |
125A,160A,200A,250A |
315A |
500A |
|
रेट केलेले इन्सुलेटेड व्होल्टेज |
Ui |
550VDC |
|
350A |
630A |
|
रेटेड इंपल्स्ड व्होल्टेज |
उंब |
8KV |
|
400A |
|
|
1 मिनिट पॉवर फ्रिक्वेंसी विथस्टँड व्होल्टेज |
|
3.8KV |
|
|
|
|
अंतिम ब्रेकिंग क्षमता |
आयसीयू |
१५kA |
20kA |
25 kA |
35kA |
|
रनब्रेकिंग क्षमता |
Ics |
१५kA |
20kA |
25 kA |
35kA |
|
संरक्षण |
|
थर्मल चुंबकीय प्रकार |
|
|
|
|
ट्रिपिंग प्रकार |
|
|
|
|
|
|
नियंत्रण आणि संकेत |
|
ऐच्छिक |
|
|
|
|
नियंत्रण मॅन्युअल |
थेट (RHD) |
एक पर्याय म्हणून |
१६४.५×७९.५×११८ मिमी |
|
|
|
विस्तारित(ERH) |
ऐच्छिक |
|
|
|
|
|
फॅशन MOD |
|
ऐच्छिक |
|
|
|
|
शंट रिलीज (SHT) |
|
ऐच्छिक |
|
|
|
|
सहाय्यक प्रकाशन |
|
होय |
|
|
|
|
टर्मिनल एंड कव्हर |
|
होय |
|
|
|
|
इंटरफेस अडथळे |
|
|
|
|
|
|
सेवा जीवन/सायकल ऑपरेशन |
|
|
|
|
|
|
यांत्रिक |
|
10000 |
|
|
|
|
इलेक्ट्रिकल |
|
2000 |
|
|
|
|
आकार(L×W×H) |
|
150.5×64.5×119 मिमी |
|
|
|
|
प्रवेश संरक्षण |
|
सर्व बाजू IP40, कनेक्शन टर्मिनल IP20 |
|
|
|
|
प्रतिष्ठापन वातावरण |
|
|
|
|
|
|
चे पालन करा |
|
IEC60947-2/GB14048.2 |
|
|
|
|
स्टोरेज तापमान |
|
-40℃~+85℃ |
|
|
|
1. ऑपरेटिंग मेकॅनिझममध्ये जलद बंद करणे आणि द्रुत ब्रेकिंग कार्ये आहेत.
2. कॉन्टॅक्ट आर्क एक्टिंग्युशिंग सिस्टममध्ये, डायनॅमिक आणि स्टॅटिक कॉन्टॅक्ट्स समांतर कंडक्टरच्या तत्त्वाचा वापर करतात. स्थिर संपर्क एच-आकाराचे आहेत आणि ते दूर करण्यासाठी डिझाइन केलेले आहेत, उच्च प्रवाह अंतर्गत जलद ब्रेकिंग सक्षम करतात. उच्च चाप-प्रतिरोधक सामग्रीपासून बनविलेले घटक गतिमान आणि स्थिर संपर्कांभोवती स्थापित केले जातात जेणेकरुन द्रुत चाप विझवणे सुलभ होईल.
3. रचना संक्षिप्त आहे आणि आवाज लहान आहे.
4. थर्मल मॅग्नेटिक, लीकेज करंट, DC आणि इंटेलिजेंट प्रकारांसह विविध मॉडेल्स, एकत्रित एकूण परिमाणे सामायिक करतात.
5. ॲक्सेसरीज स्वतंत्रपणे स्थापित केल्या जाऊ शकतात, ज्यामुळे वापरकर्त्यांना ते स्थापित करण्यासाठी किंवा बदलण्यासाठी ऍक्सेसरी कव्हर सहजपणे उघडता येते.
6. दोन सर्किट ब्रेकर्समध्ये यांत्रिक आणि इलेक्ट्रिकल इंटरलॉकिंग स्थापित केले जाऊ शकते.
7. शून्य किंवा लहान फ्लॅशओव्हरसह ऑपरेशन सुरक्षित आणि विश्वासार्ह आहे.
8. वापरण्यास सुलभ, वापरकर्त्यांना साइटवर इंस्टॉलेशनची अनुमती देते.
मोल्डेड केस डीसी सर्किट ब्रेकर्स DC250V ते DC1000V पर्यंत रेट केलेले व्होल्टेज आणि 10A ते 1250A पर्यंत रेट केलेले प्रवाह असलेल्या DC पॉवर ग्रिड सर्किट्ससाठी आदर्श आहेत. या सर्किट ब्रेकर्समध्ये एक ऑपरेटिंग यंत्रणा असते जी त्वरीत बंद आणि ब्रेकिंग कार्ये साध्य करते. त्यांची संक्षिप्त रचना आणि लहान व्हॉल्यूम त्यांना वापरण्यास अत्यंत सोयीस्कर बनवते.
