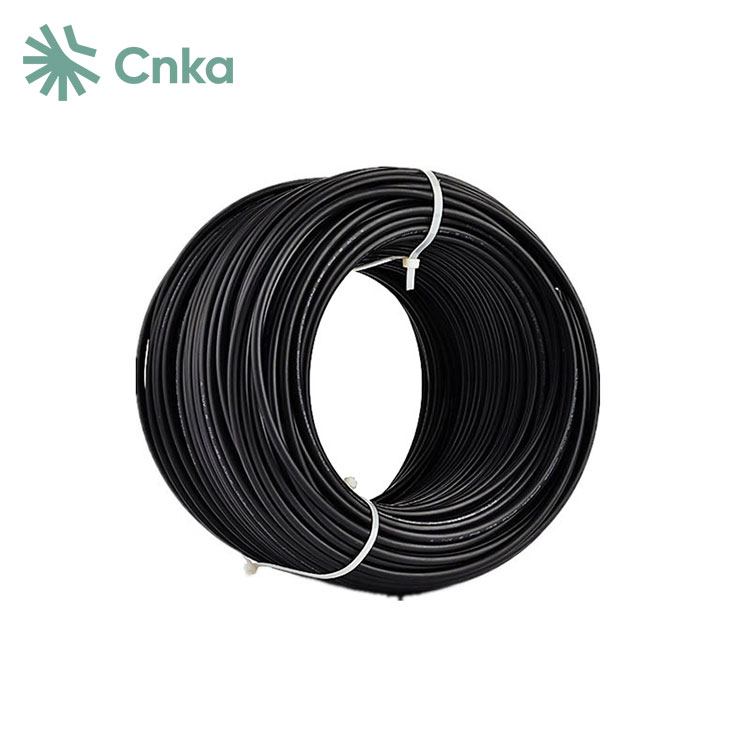

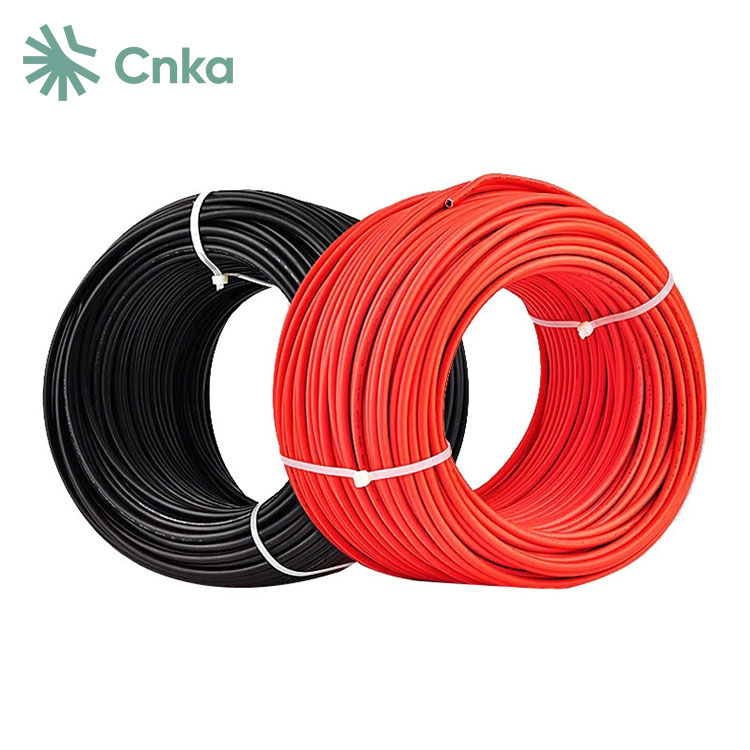

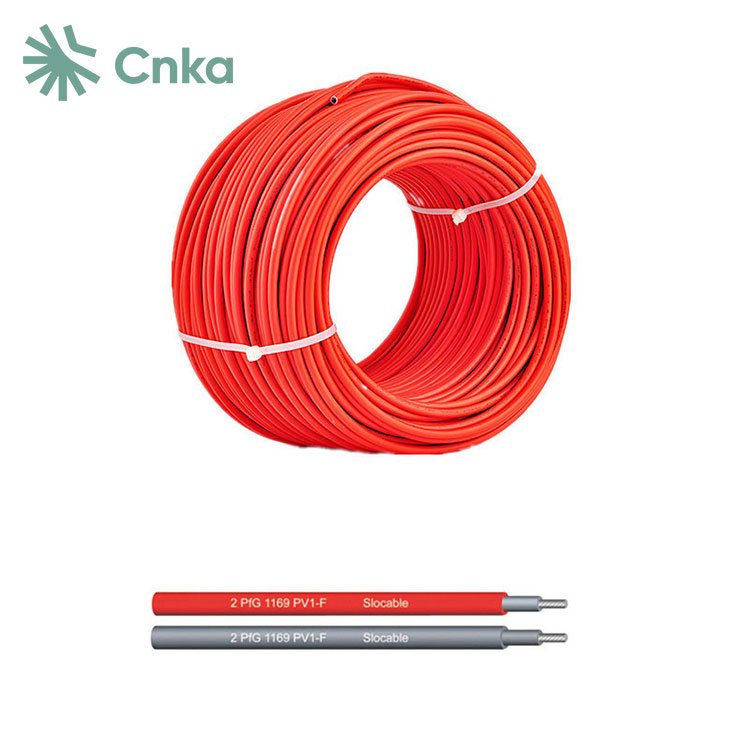

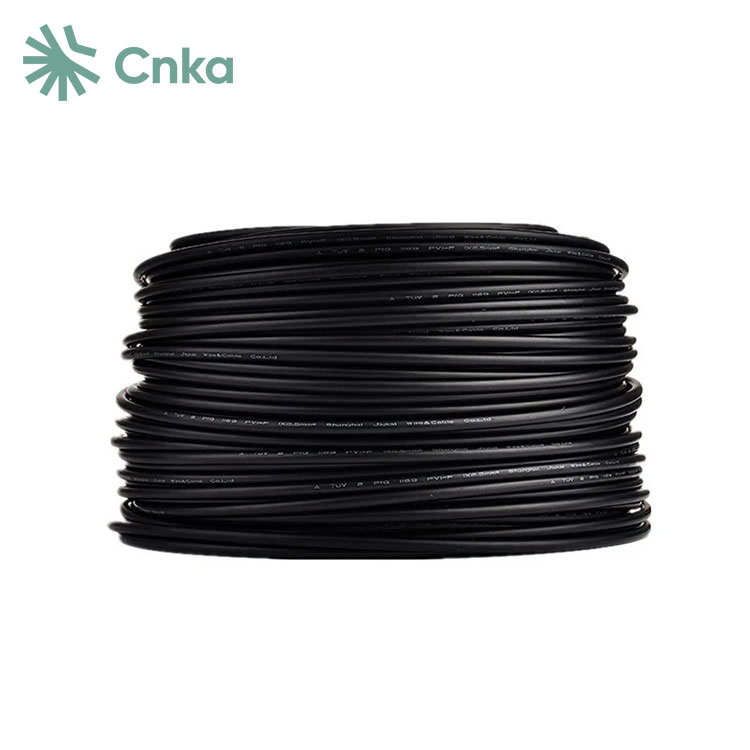

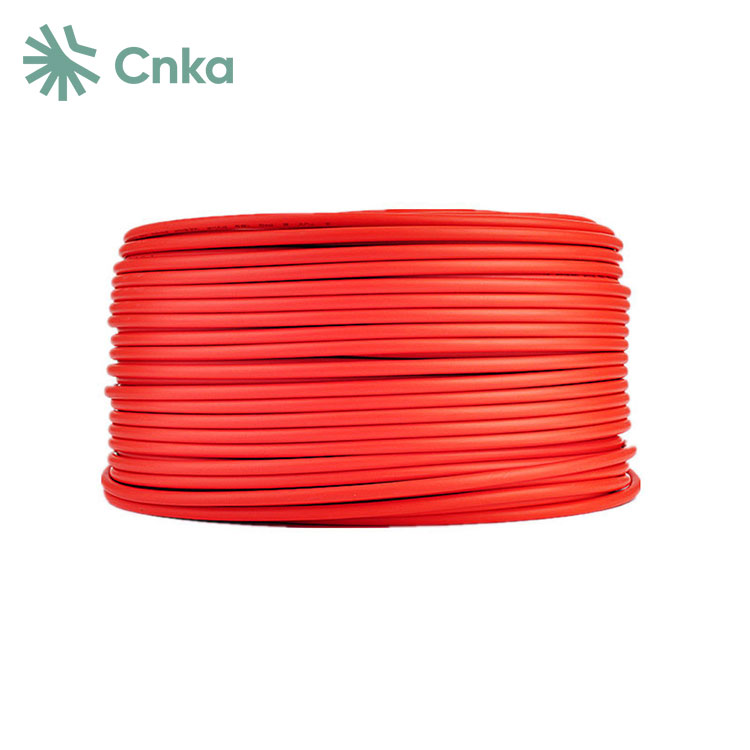

चायना फॅक्टरी सीएनकेए आउटडोअर वातावरणासाठी डिझाइन केलेले सुलभ-देखभाल करण्यायोग्य प्रगत 4 मिमी आणि 6 मिमी पीव्ही केबल्स ऑफर करते. या विशेष फोटोव्होल्टेइक केबल्समध्ये इरिडिएशन क्रॉसलिंकिंग होते, जेथे उच्च-उर्जा इलेक्ट्रॉन बीम इन्सुलेटिंग सामग्रीची आण्विक रचना रेखीय ते त्रिमितीय नेटवर्कमध्ये बदलतात. ही प्रक्रिया केबल्सचा तापमान प्रतिकार वाढवते. नॉन-क्रॉसलिंक्ड केबल्सच्या तुलनेत, इरिडिएटेड क्रॉसलिंक्ड केबल्स 90 डिग्री सेल्सियस, 105 डिग्री सेल्सियस, 125 डिग्री सेल्सियस, 135 डिग्री सेल्सियस किंवा 150 डिग्री सेल्सियस पर्यंत तापमानाचा प्रतिकार करू शकतात आणि लोड-बेअरिंग क्षमतेत 15-50% वाढ दर्शवितात. या केबल्स अत्यंत टिकाऊ आहेत, तीव्र तापमानात चढ -उतार आणि रासायनिक इरोशनचा प्रतिकार करण्यास सक्षम आहेत, ज्यामुळे ते 25 वर्षांहून अधिक काळ बाह्य वापरासाठी योग्य आहेत.
|
प्रकार |
क्रॉस |
स्ट्रँड |
कंडक्टर |
कंडक्टर |
बाह्य |
रेट केलेले |
रेट केलेले |
|
एमएमए |
क्र. एक्स (मिमी) |
मिमी |
Ω/किमी |
मिमी |
व्हॅक/डीसी |
A |
|
|
पीव्ही -1 एक्स 2.5 मिमी 2 |
2.5 |
50 xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
पीव्ही -1 एक्स 4.0 मिमी 2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
पीव्ही -1 एक्स 6.0 मिमी 2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
वायर |
वर्ग 5, टिन केलेले |
|
इन्सुलेशन सामग्री |
Xlpe |
|
डबल इन्सुलेटेड |
|
|
हलोजन-मुक्त |
|
|
तेले, ग्रीस, ऑक्सिजन विरूद्ध उच्च प्रतिकार |
|
|
आणि ओझोन |
|
|
मायक्रोब-प्रतिरोधक |
|
|
अतिनील प्रतिरोधक |
|
|
उच्च परिधान आणि घर्षण प्रतिकार |
|
|
त्यानुसार फ्लेम टेस्ट |
आपले EN 50265-2-1 UL1571 (VW-1) |
|
सर्वात कमी परवानगीयोग्य वाकणे त्रिज्या |
5 एक्सडी |
|
तापमान श्रेणी |
-40 ℃ ~+90 ℃ |
|
रंग |
काळा/लाल |
· फ्लेम रिटर्डेन्सी: 4 मिमी आणि 6 मिमी पीव्ही केबल्स एन 50265-2-1, आयईसी 60332-1, व्हीडीई 0482-32-2-2, आणि दिन एन 60332-1-2 मानकांनुसार ज्योत रिटर्डंट आवश्यकता पूर्ण करतात, आगीच्या घटनेत सुरक्षा.
· कमी धूर उत्सर्जन: केबल्स आयईसी 61034 आणि एन 50268 मानकांच्या कमी धूर उत्सर्जन आवश्यकतांचे पालन करतात, जे दहन दरम्यान धूर निर्मिती कमी करतात.
· हलोजन-फ्री: एन 50267-2-1 आणि आयईसी 60754-1 मानकांनुसार, केबल्स हलोजन घटकांपासून मुक्त आहेत, ज्यामुळे हानिकारक गॅस सोडण्याचा धोका कमी होतो.
Gas कमी गॅस गंज: केबल्स एन 50267-2-2 आणि आयईसी 60754-2 मानकांची आवश्यकता पूर्ण करतात, उपकरणे संरक्षित करण्यासाठी आणि सुरक्षितता राखण्यासाठी कमी गॅस गंज सुनिश्चित करतात.
फोटोव्होल्टिक सिस्टम वायरिंग मार्गदर्शक तत्त्वे
1. डीसी आणि एसी वायरिंग वेगळे करणे:
-डीसी सर्किट: फोटोव्होल्टिक पॅनेलला डीसी वितरण घटकांशी जोडते.
-एक सर्किट: इन्व्हर्टरला पॉवर ग्रीडला जोडते.
2. केबल व्यवस्थापन:
-मोठ्या आणि मध्यम आकाराच्या फोटोव्होल्टिक पॉवर प्लांट्समध्ये असंख्य डीसी केबल्स वापरल्या जातात.
देखभाल सुलभतेसाठी वायर नंबरसह प्रत्येक केबलला लॅबेल करा.
-कमकुवत उर्जा रेषांमधून मजबूत शक्ती ओळी विभक्त करा.
हस्तक्षेप टाळण्यासाठी स्वतंत्रपणे सिग्नल लाइन (उदा. 485 संप्रेषण).
3.विरिंग स्थापना:
-केबल्सचे संरक्षण आणि आयोजित करण्यासाठी नाल आणि केबल ट्रे वापरा.
-बाह्य घटकांच्या तारांच्या प्रदर्शनास मिनी करा.
-स्वच्छ, क्षैतिज आणि अनुलंब वायरिंग पथ.
-देखभाल सुलभ करण्यासाठी कोंड्युट्स आणि ट्रेच्या आत एवायड केबल जोड.
The. विशिष्ट विचार:
-आपल्या तांबेच्या तारांना अॅल्युमिनियम वायरसह बदलल्यास, योग्य कनेक्शन सुनिश्चित करण्यासाठी विश्वसनीय तांबे-अॅल्युमिनियम अ‍ॅडॉप्टर टर्मिनल वापरा.
