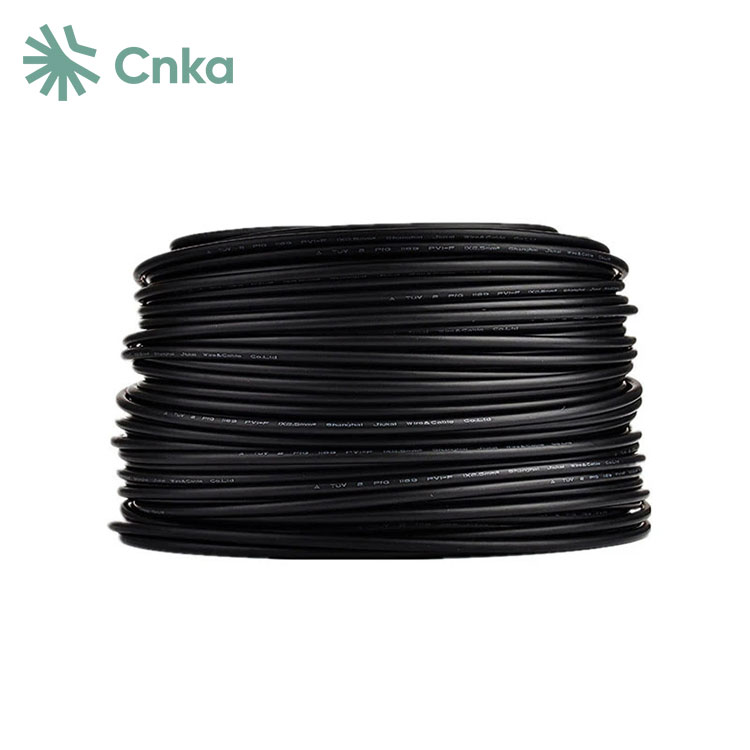

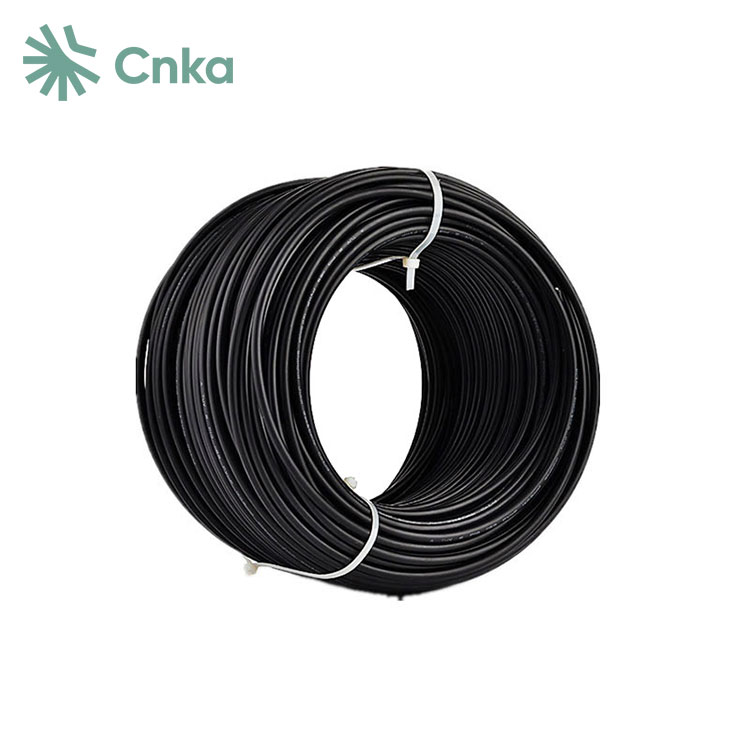

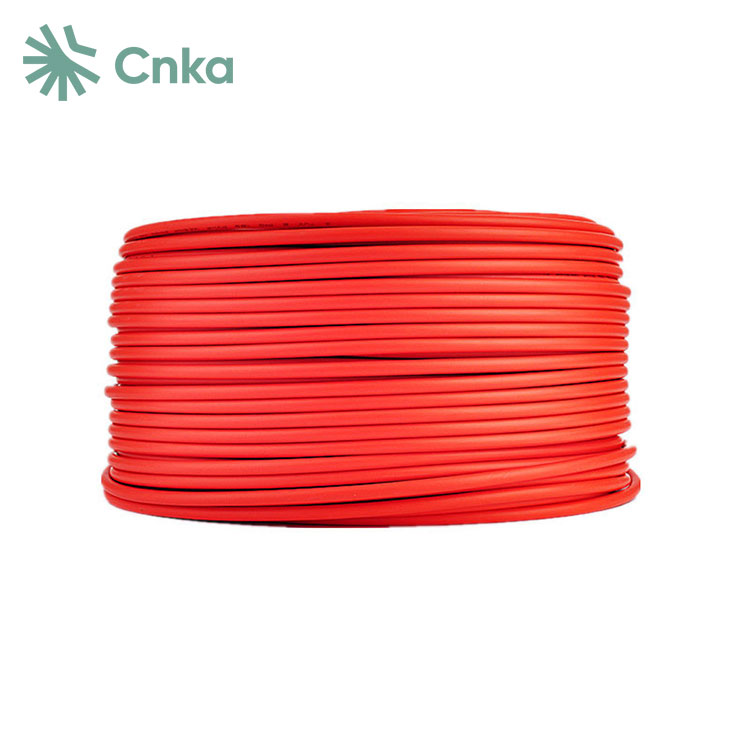

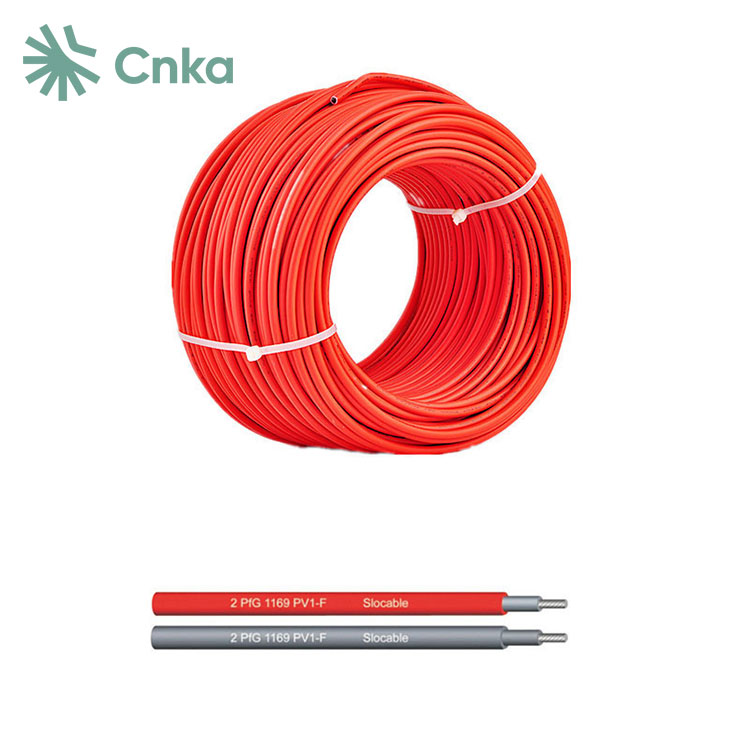

चीन उत्पादक सीएनकेएची परवडणारी आणि टिकाऊ 10 एडब्ल्यूजी सौर केबल फोटोव्होल्टिक मॉड्यूल्स कॉम्बीनर बॉक्समध्ये जोडण्यासाठी डिझाइन केली गेली आहे. यात एक सोपी रचना आहे आणि पॉलीओलेफिन इन्सुलेशन सामग्रीचा वापर करते, उत्कृष्ट उष्णता प्रतिरोध, थंड प्रतिरोध, तेल प्रतिकार आणि अतिनील प्रतिकार प्रदान करते. ही केबल कठोर पर्यावरणीय परिस्थितीसाठी योग्य आहे आणि विशिष्ट प्रमाणात यांत्रिक सामर्थ्य प्रदान करते. हे कॉंड्युट्सचा वापर करून संरक्षित केले जाऊ शकते, फोटोव्होल्टिक मॉड्यूल ब्रॅकेट्स चॅनेल म्हणून काम करतात आणि केबल लेआउटसाठी फिक्सिंग पॉईंट्स, ज्यामुळे पर्यावरणीय घटकांचा प्रभाव कमी होतो.
|
प्रकार |
क्रॉस |
स्ट्रँड |
कंडक्टर |
कंडक्टर |
बाह्य |
रेट केलेले |
रेट केलेले |
|
एमएमए |
क्र. एक्स (मिमी) |
मिमी |
Ω/किमी |
मिमी |
व्हॅक/डीसी |
A |
|
|
पीव्ही -1 एक्स 2.5 मिमी 2 |
2.5 |
50 xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
पीव्ही -1 एक्स 4.0 मिमी 2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
पीव्ही -1 एक्स 6.0 मिमी 2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
वायर |
वर्ग 5, टिन केलेले |
|
इन्सुलेशन सामग्री |
Xlpe |
|
डबल इन्सुलेटेड |
|
|
हलोजन-मुक्त |
|
|
तेले, ग्रीस, ऑक्सिजन विरूद्ध उच्च प्रतिकार |
|
|
आणि ओझोन |
|
|
मायक्रोब-प्रतिरोधक |
|
|
अतिनील प्रतिरोधक |
|
|
उच्च परिधान आणि घर्षण प्रतिकार |
|
|
त्यानुसार फ्लेम टेस्ट |
आपले EN 50265-2-1 UL1571 (VW-1) |
|
सर्वात कमी परवानगीयोग्य वाकणे त्रिज्या |
5 एक्सडी |
|
तापमान श्रेणी |
-40 ℃ ~+90 ℃ |
|

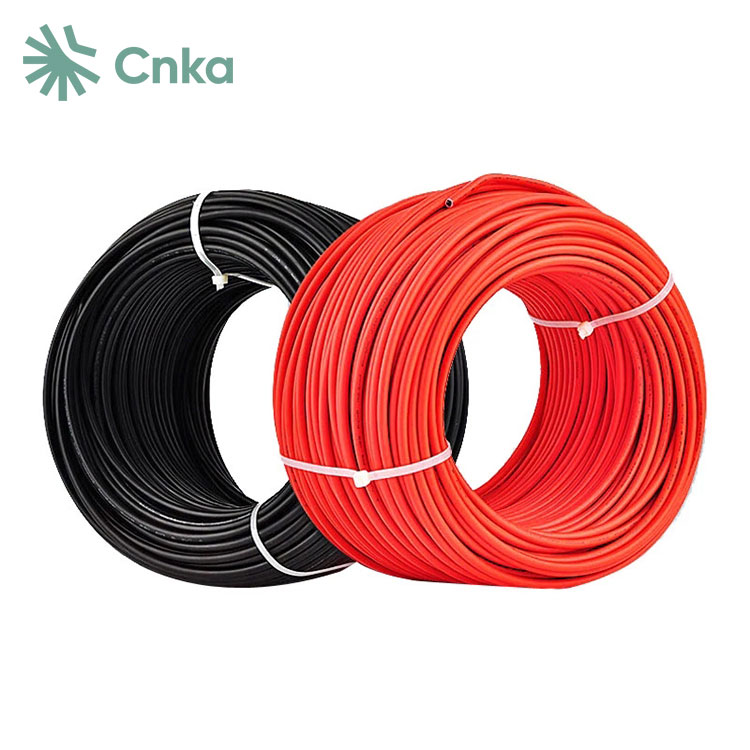

रंग |
काळा/लाल |
1 केबलची जास्तीत जास्त व्होल्टेज -40 डिग्री सेल्सियस ते +90 डिग्री सेल्सियस पर्यंतच्या वातावरणीय तापमान श्रेणीसाठी योग्य आहे.
2 आयईसी/एन 60216-1 मानकांनुसार, वायरचे जास्तीत जास्त तापमान 20,000 तासांच्या कालावधीसाठी 120 डिग्री सेल्सियस असते.
3 केबलचे शॉर्ट-सर्किट तापमान 5 सेकंदांच्या कालावधीसाठी 200 डिग्री सेल्सियस असते.
4 थर्मल टिकाऊपणा चाचणीद्वारे सत्यापित केल्यानुसार केबल एन 60216-2 मानक (तापमान निर्देशांक +120 डिग्री सेल्सियस) पूर्ण करते.
5 उच्च-तापमान दबाव चाचणीनंतर केबल एन 60811-3-1 मानकांचे पालन करते.
6 केबल आर्द्रता आणि उष्णता प्रतिरोधक आहे, एन 60068-2-78 मानक पूर्ण करते आणि 85% आर्द्रता सहन करू शकते.
1 हे सुनिश्चित करा की केबल यांत्रिक बाह्य शक्ती, अति तापविणे, गंज आणि इतर धोक्यांपासून संरक्षित आहे.
2 सुरक्षा आवश्यकता पूर्ण करताना केबलची लांबी शक्य तितक्या कमी करा.
3 केबल स्थापना आणि देखभाल सोयीसाठी डिझाइन केली पाहिजे.
4 उत्खननासाठी शेड्यूल केलेल्या भागात केबल्स घालणे टाळा.
5 हे सुनिश्चित करा की केबल इन्स्टॉलेशन पद्धतीने आणि मार्गाच्या कोणत्याही टर्निंग पॉईंटवर परवानगी असलेल्या वाकणे त्रिज्या आवश्यकतेची पूर्तता करते.
