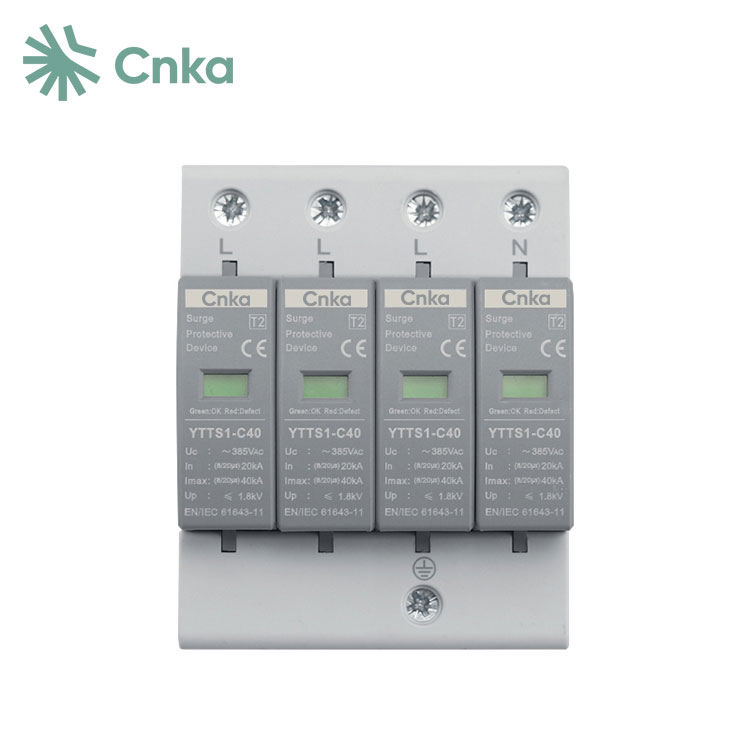

चायना सप्लायर्स CNKA IT, TT, TN-C, TN-S, TN-C-S आणि 50/60Hz वर 380V पर्यंतच्या AC रेट केलेल्या व्होल्टेजसह IT, TT, TN-C, TN-S, TN-C-S आणि इतर पॉवर सिस्टमसाठी योग्य 3-फेज AC सर्ज प्रोटेक्टर ऑफर करते. हा सर्ज प्रोटेक्टर लाइटनिंग स्ट्राइक आणि इतर क्षणिक ओव्हरव्होल्टेजच्या प्रत्यक्ष आणि अप्रत्यक्ष प्रभावांपासून सिस्टमचे संरक्षण करण्यासाठी डिझाइन केलेले आहे.
|
उत्पादन मॉडेल |
YTTS1-C40 |
||
|
ध्रुव |
1P+N |
2 पी |
4P |
|
रेट केलेली वारंवारता |
एक बंदर |
||
|
एसपीडी श्रेणी |
एकत्रित प्रकार |
||
|
चाचणी श्रेणी |
वर्ग Ⅱ चाचणी |
||
|
कमाल सतत ऑपरेटिंग व्होल्टेज Uc |
275VAC |
275VAC |
385VAC |
|
व्होल्टेज संरक्षण पातळी वर (8/20μs) |
≤1.5kV |
≤1.5kV |
≤1.8kV |
|
नाममात्र डिस्चार्ज वर्तमान (8/20μs) मध्ये |
20 kA |
||
|
कमाल डिस्चार्ज वर्तमान Imax(8/20μs) |
40 kA |
||
|
प्रतिसाद टाइमटा |
≤25ns |
||
|
आकार |
18x90x72 |
36x90x72 |
72x90x72 |
|
अयशस्वी संकेत |
हिरवा:सामान्य लाल:अयशस्वी |
||
|
तारांचे विभागीय क्षेत्र |
6~25mm2 |
||
|
स्थापना पद्धत |

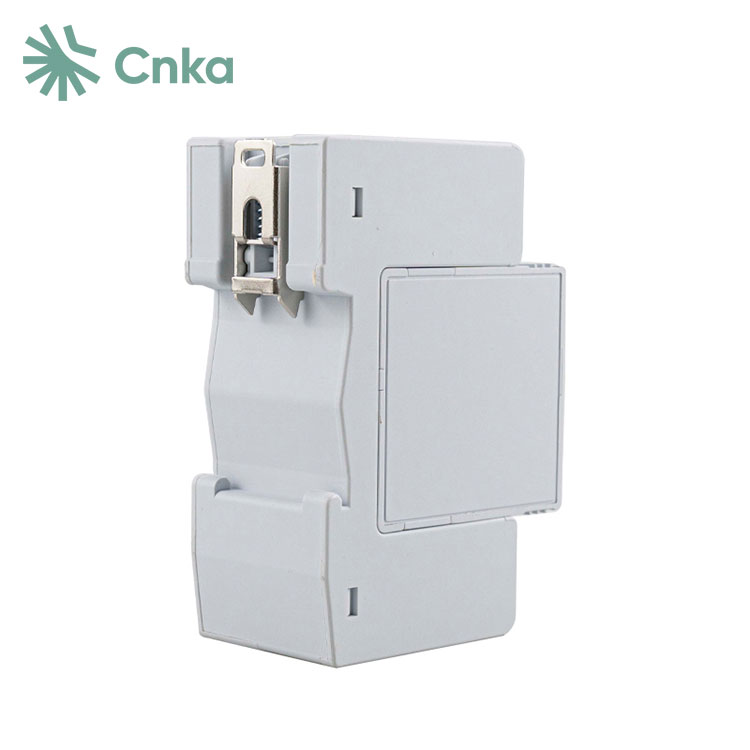

35 मिमी मानक रेल्वे |
||
|
कार्यरत वातावरणाचे तापमान |
-40℃~+85℃ |
||
|
शीथिंग साहित्य |
प्लास्टिक |
||
|
संरक्षण पातळी |
IP20 |
||
|
कार्यकारी मानक |
IEC61643-11 |
||
1 सर्किट ब्रेकर संरक्षणासाठी तापमान नियंत्रणासह अंतर्गत ओव्हरकरंट आणि ओव्हरहाटिंग संरक्षणाचा वापर केला जाऊ शकतो.

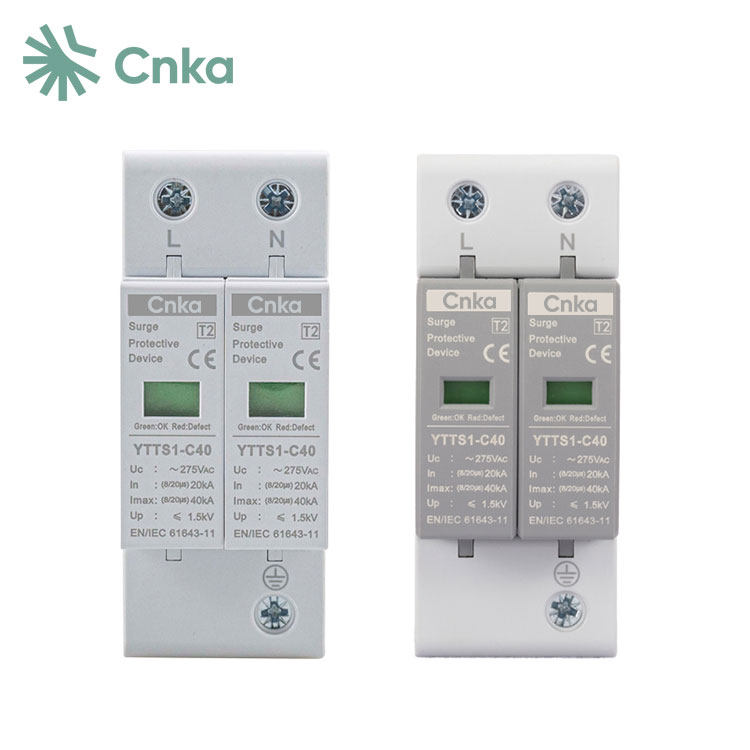

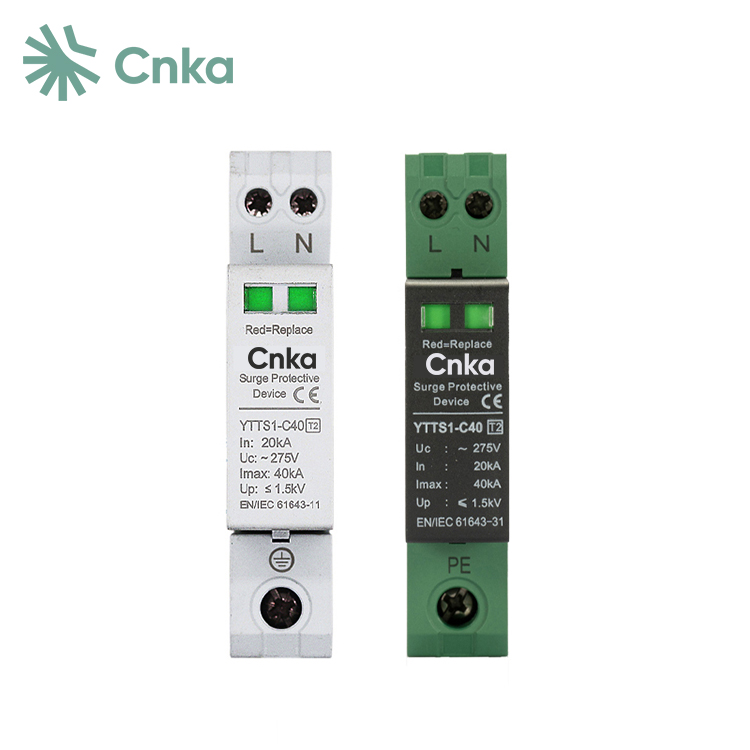

2 हे विविध पॉवर सप्लाय सिस्टमशी सुसंगत आहे आणि तीन कॉन्फिगरेशनमध्ये उपलब्ध आहे: 1P+N, 2P आणि 4P.
3 ड्युअल थर्मल आयसोलेशन स्विच डिव्हाइस विश्वसनीय संरक्षण उपाय ऑफर करते.
4 यामध्ये धूळ प्रतिबंधक आणि गंज प्रतिरोधक क्षमता आहेत.
प्रश्न: ग्राउंडिंगशिवाय एसपीडी कार्य करू शकते?
उ: प्रभावी वाढ संरक्षणासाठी ग्राउंडिंग महत्त्वपूर्ण आहे. सर्ज प्रोटेक्टर अनग्राउंड आउटलेट्ससह योग्यरित्या कार्य करू शकत नाहीत, कारण ते जमिनीवर जादा प्रवाह वळवण्यासाठी मेटल ऑक्साईड व्हेरिस्टर (MOVs) वर अवलंबून असतात.
प्रश्न: एसपीडीला ब्रेकर आवश्यक आहे का?
A: SPDs थेट पॅनेलच्या मुख्य लग्जशी जोडण्याऐवजी योग्यरित्या रेट केलेल्या सर्किट ब्रेकरद्वारे जोडणे उचित आहे. सर्किट ब्रेकर हा पर्याय नसल्यास, SPD ची सेवा सुलभ करण्यासाठी, लाईन्स जोडण्यासाठी फ्युज्ड डिस्कनेक्ट स्विच वापरला जावा.
प्रश्न: कोणते चांगले आहे, टाइप 1 किंवा टाइप 2 SPD?
A: CNKA Type 1 SPD मध्ये सध्याची 10/350µs ची लाट आहे आणि ती इमारतीवर किंवा जवळील थेट विजेच्या झटक्यापासून संरक्षण करण्यासाठी डिझाइन केलेली आहे. याउलट, टाइप 2 SPD कमी-व्होल्टेज इलेक्ट्रिकल इंस्टॉलेशन्ससाठी प्राथमिक संरक्षण प्रणाली म्हणून काम करते, ओव्हरव्होल्टेजचा प्रसार मर्यादित करण्यासाठी आणि भारांचे नुकसान होण्यापासून संरक्षण करण्यासाठी प्रत्येक इलेक्ट्रिकल स्विचबोर्डमध्ये स्थापित केले जाते.
.
