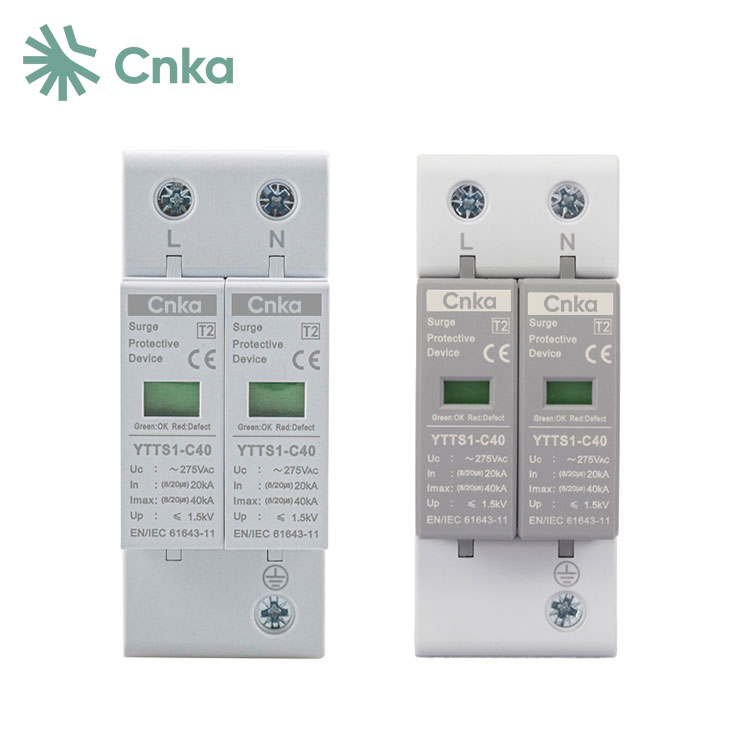

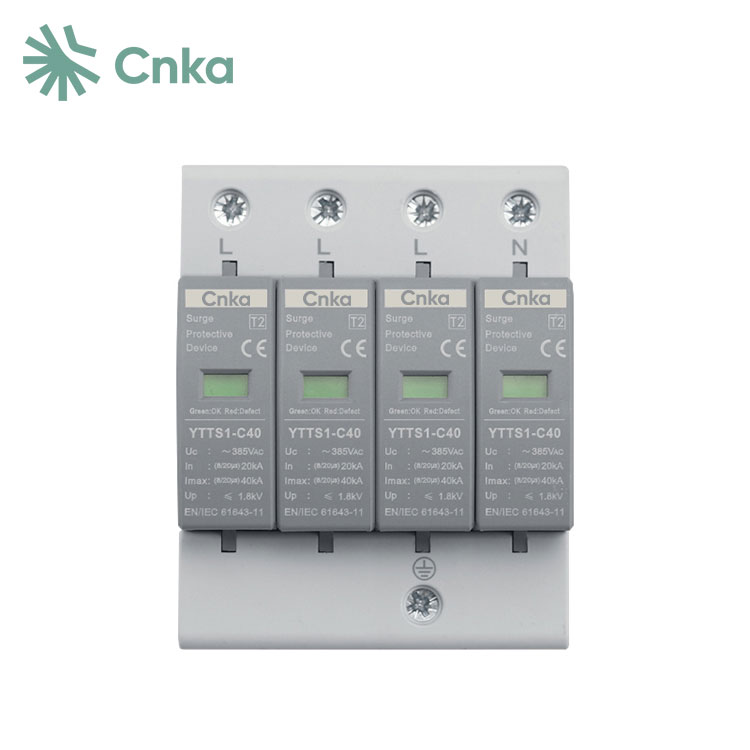

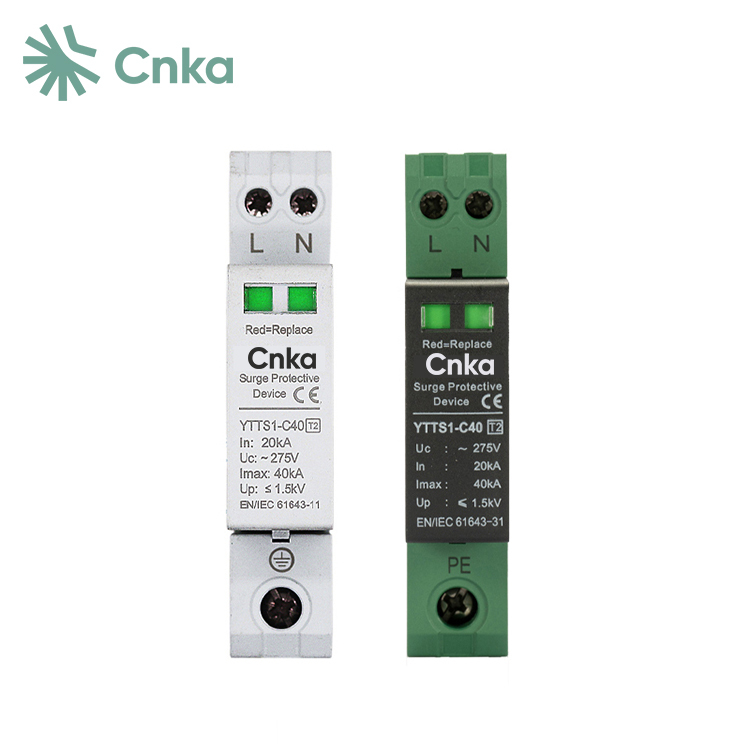

चायना मॅन्युफॅक्चरर्स CNKA AC 50/60Hz सिस्टीममध्ये 380V च्या व्होल्टेजसह, TN-STN-C-STATIT आणि इतर पॉवर सिस्टमसह इंस्टॉलेशनसाठी योग्य असलेली नवीनतम विक्री 3-फेज एसी सर्ज प्रोटेक्शन डिव्हाइसेस ऑफर करते. ही उपकरणे LPZ1 किंवा LPZ2 आणि LPZ3 मधील कनेक्शन बिंदूंवर वापरण्यासाठी डिझाइन केलेली आहेत. ते IEC61643-1 आणि GB188021 मानकांचे पालन करतात, 35 मिमी मानक रेल सर्ज संरक्षणात्मक उपकरण मॉड्यूल वापरतात आणि वर्धित सुरक्षितता आणि विश्वासार्हतेसाठी फॉल्ट रिलीझ यंत्रणेसह सुसज्ज असतात.
|
उत्पादन मॉडेल |
YTTS1-C40 |
||
|
ध्रुव |
1P+N |
2 पी |
4P |
|
रेट केलेली वारंवारता |
एक बंदर |
||
|
एसपीडी श्रेणी |
एकत्रित प्रकार |
||
|
चाचणी श्रेणी |
वर्ग Ⅱ चाचणी |
||
|
कमाल सतत ऑपरेटिंग व्होल्टेज Uc |
275VAC |
275VAC |
385VAC |
|
व्होल्टेज संरक्षण पातळी वर (8/20μs) |
≤1.5kV |
≤1.5kV |
≤1.8kV |
|
नाममात्र डिस्चार्ज वर्तमान (8/20μs) मध्ये |
20 kA |
||
|
कमाल डिस्चार्ज वर्तमान Imax(8/20μs) |
40 kA |
||
|
प्रतिसाद टाइमटा |
≤25ns |
||
|
आकार |
18x90x72 |
36x90x72 |
72x90x72 |
|
अयशस्वी संकेत |
हिरवा:सामान्य लाल:अयशस्वी |
||
|
तारांचे विभागीय क्षेत्र |
6~25mm2 |
||
|
स्थापना पद्धत |

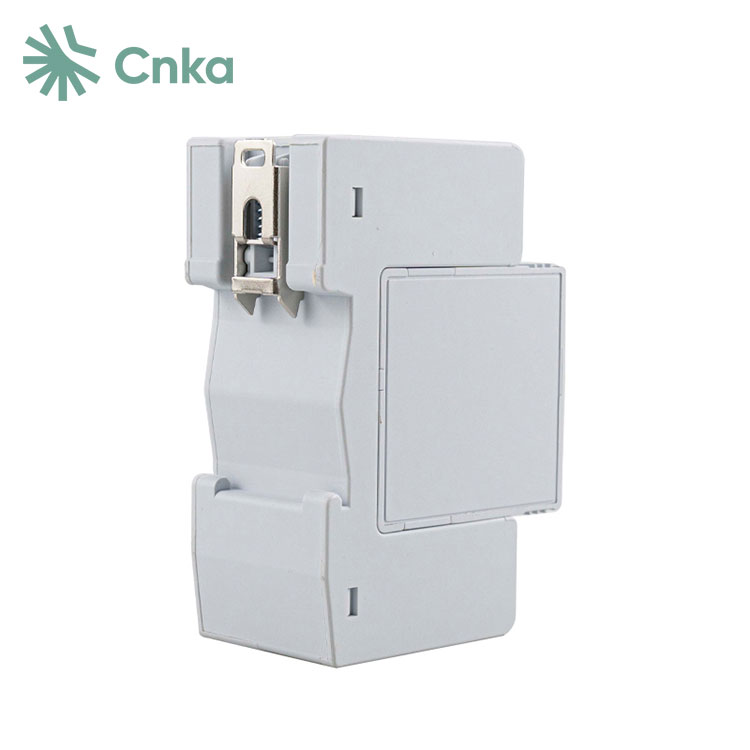

35 मिमी मानक रेल्वे |
||
|
कार्यरत वातावरणाचे तापमान |
-40℃~+85℃ |
||
|
शीथिंग साहित्य |
प्लास्टिक |
||
|
संरक्षण पातळी |
IP20 |
||
|
कार्यकारी मानक |
IEC61643-11 |
||
TN-S किंवा TN-C-S प्रणाली ही एक इलेक्ट्रिकल कॉन्फिगरेशन आहे जिथे विश्वसनीय ग्राउंडिंग कनेक्शन सुनिश्चित करण्यासाठी तटस्थ आणि ग्राउंडिंग वायर्स स्त्रोतावर वेगळे केले जातात. हे सेटअप सामान्यत: ट्रान्सफॉर्मर ग्राउंडिंगशी जोडलेले असते, जे केबल तुटणे आणि L-PE दोष कमी करण्यास मदत करते. तथापि, केबल्स, इन्स्टॉलेशन आणि चालू देखभाल यांच्याशी संबंधित जास्त खर्चामुळे ही प्रणाली तुलनेने महाग असू शकते.
1 डिस्चार्ज गॅप, ज्याला सहसा संरक्षक अंतर म्हणून संबोधले जाते, त्यात सामान्यत: दोन धातूच्या रॉड असतात जे एका विशिष्ट अंतरावर असतात आणि हवेच्या संपर्कात असतात.
2 गॅस डिस्चार्ज ट्यूबमध्ये विभक्त कोल्ड कॅथोड प्लेट्सची एक जोडी असते, जी एका काचेच्या किंवा सिरेमिक ट्यूबमध्ये आर्गॉन सारख्या निष्क्रिय वायूने भरलेली असते.
3 व्हॅरिस्टर हा मेटल ऑक्साईड सेमीकंडक्टरने बनलेला एक नॉनलाइनर रेझिस्टर आहे, जो प्रामुख्याने ZnO ने बनलेला आहे आणि त्याचा प्रतिकार व्होल्टेज बदलांसाठी अत्यंत संवेदनशील आहे.
4 सप्रेशन डायोड मल्टी-लेव्हल प्रोटेक्शन सर्किट्समध्ये अंतिम संरक्षक घटक म्हणून काम करतो, कमी क्लॅम्पिंग व्होल्टेज आणि जलद प्रतिसाद वेळ यासारख्या फायद्यांसह क्लॅम्पिंग आणि व्होल्टेज मर्यादित करणारी कार्ये देतो.
5 एक चोक कॉइल हे एक सामान्य मोड हस्तक्षेप सप्रेशन डिव्हाइस आहे जे फेराइटचा चुंबकीय कोर म्हणून वापर करते.
6 14-वेव्हलेंथ शॉर्ट सर्किट ब्रेकर हे लाइटनिंग वेव्ह स्पेक्ट्रम विश्लेषण आणि अँटेना आणि फीडर लाइन्सच्या स्टँडिंग वेव्ह सिद्धांतावर आधारित विकसित केलेले मायक्रोवेव्ह सिग्नल सर्ज प्रोटेक्शन डिव्हाइस आहे.
