सौर उर्जा निर्मिती प्रणालींमध्ये, सीएनकेएचे पीव्ही स्ट्रिंग कॉम्बिनर बॉक्स सौर पॅनेल आणि इन्व्हर्टरला जोडण्यासाठी महत्त्वपूर्ण उपकरणे आहेत. चालू, व्होल्टेज आणि तापमान यासारख्या पॅरामीटर्सचे निरीक्षण आणि नियंत्रित करताना ते एकाधिक फोटोव्होल्टिक पॅनेलच्या डीसी बसमध्ये एकत्रित स्ट्रिंग सुलभ करतात.
|

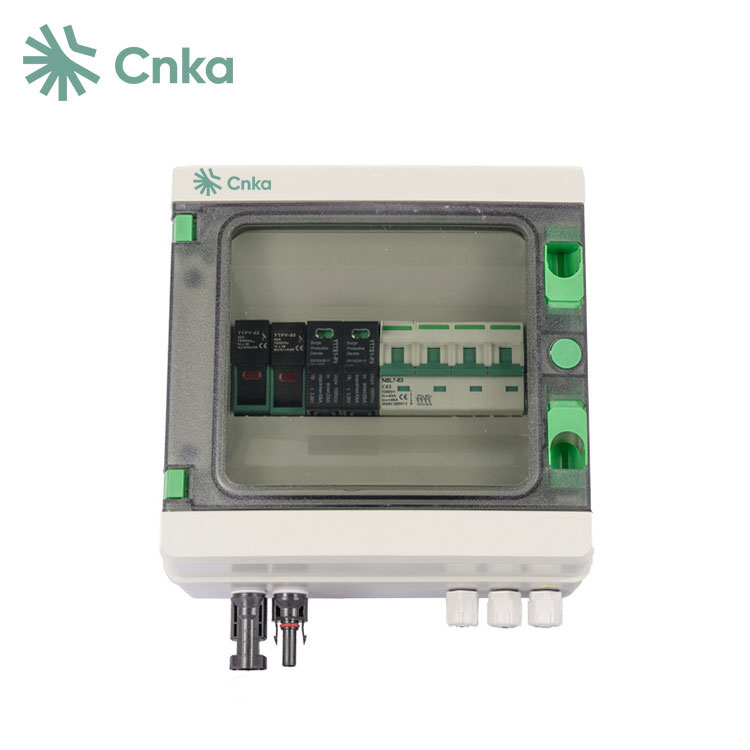

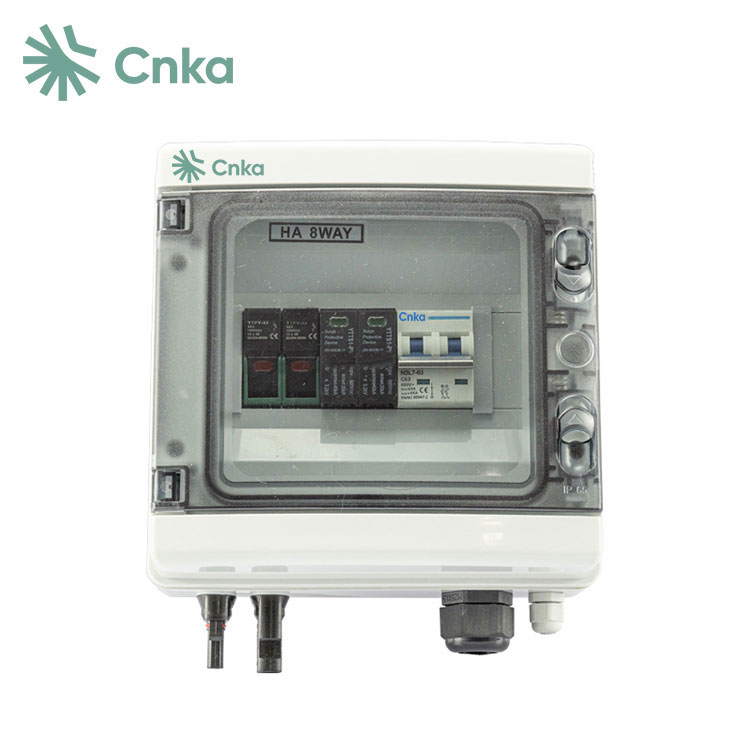

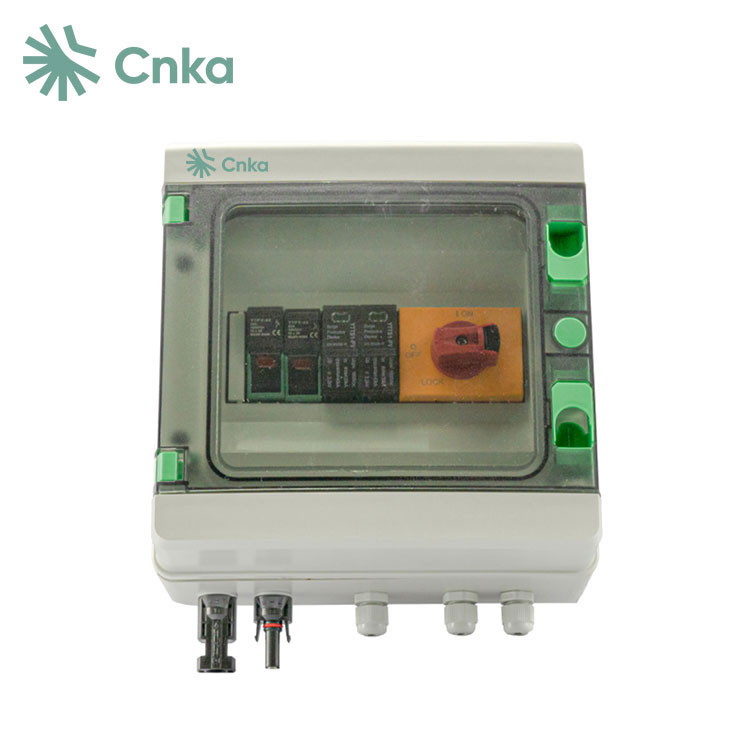

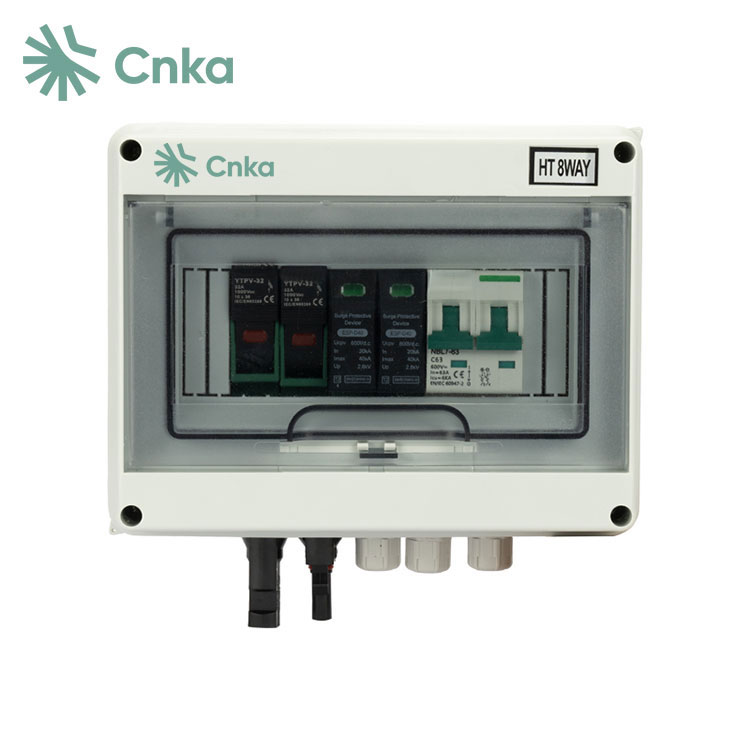

सौर पीव्हीडीसी 1 मध्ये 1 आउट कॉम्बिनर बॉक्स |
|||||
|
फोटोव्होल्टिक सिस्टमचे रेट केलेले व्होल्टेज |
डीसी 600 व्ही आणि 1000 व्ही |
प्रत्येक स्ट्रिंगसाठी कमाल इनपुट एम्प |
15 ए |
||
|
इनपुट तार |
1 |
आउटपुट तारांची संख्या |
1 |
||
|
वॉटरप्रूफ ग्रेड आयपी 65/प्रकाश संरक्षण |
|||||
|
चाचणी श्रेणी |
एलएल ग्रेड संरक्षण |
नाममात्र स्त्राव अँप |
20 का |
||
|
जास्तीत जास्त डिस्चार्ज एम्प |
40 के |
व्होल्ट संरक्षण पातळी |
3.2 केव्ही |
||
|
एसपीडी मॅक्स ऑपरेशन व्होल्टेज |
डीसी 600 व्ही आणि 1000 व्ही |
खांब |
2 पी |
||
|
रचना वैशिष्ट्य |
प्लग पुश मॉड्यूल |
|
|||
|
प्रणाली |
|||||
|
संरक्षण श्रेणी |
एलपी 65 |
आउटपुट स्विच |
डीसी सर्किट ब्रेकर आणि डीसी आयसोलेशन स्विच |
||
|
सौर कनेक्टर |
मानक |
बॉक्स सामग्री |
पीव्हीसी |
||
|
स्थापना पद्धत |
वॉल माउंटिंग प्रकार |
ऑपरेटिंग तापमान |
-25 ℃-+60 ℃ |
||
|
स्थापना: घरामध्ये/घराबाहेर |
होय |
|
|||
|
यांत्रिक मापदंड |
|||||
|
WIDH*उच्च*खोली (मिमी) |
200*155*95 ■ 215*210*100 ■ 212*207*118 |
||||
प्रक्रियेसाठी योग्य 1 सामान्य साधने उत्पादनासाठी वापरली जाऊ शकतात.
2 कठोर वातावरणाचा सामना करू शकणार्‍या उत्कृष्ट खर्च-प्रभावीपणासह सामग्रीचा वापर करते.
3 वर्धित लॉकिंग सिस्टम अपग्रेड.
4 नॉन-कंडक्टिव्ह गुणधर्म.
5 कोल्ड-रोल्ड स्टील आणि इतर धातूच्या सामग्रीपासून तयार केलेले.
6 डीसी फ्यूज आणि लाइटनिंग प्रोटेक्शन मॉड्यूलसह सुसज्ज विशेषत: फोटोव्होल्टिक सिस्टमसाठी डिझाइन केलेले.
प्रश्नः मला पीव्ही कॉम्बिनर बॉक्सची आवश्यकता आहे?
उत्तरः नियमित घरगुती सेटिंगमध्ये, कॉम्बिनर बॉक्स आवश्यक नाही कारण सामान्यत: केवळ 1 ते 3 तारांचा वापर केला जातो आणि थेट इन्व्हर्टरशी जोडला जातो. तथापि, 4 ते 4000 तारांसह मोठ्या प्रतिष्ठापनांसाठी, एक कॉम्बिनर बॉक्स आवश्यक आहे.
प्रश्नः पीव्ही कॉम्बिनर बॉक्स म्हणजे काय?
उत्तरः सीएनकेएचा पीव्ही कॉम्बिनर बॉक्स एक वितरण बॉक्स आहे जो सौर ऊर्जा प्रणालीतील सौर पॅनेलमधून डीसी पॉवर इनपुट व्यवस्थापित करण्यासाठी डिझाइन केलेला आहे. यात डीसी ब्रेकर्स आहेत आणि पॅनेलमधून एका डीसी आउटपुटमध्ये एकाधिक डीसी इनपुट एकत्रित करते. हे आउटपुट नंतर सिस्टम कॉन्फिगरेशनवर अवलंबून चार्ज कंट्रोलर किंवा इन्व्हर्टरकडे निर्देशित केले जाते.
प्रश्नः पीव्ही कॉम्बीनर बॉक्सचे व्होल्टेज रेटिंग काय आहे?
उत्तरः सीएनकेएच्या पीव्ही कॉम्बिनर बॉक्समध्ये सामान्यत: 1000 व्हीचे जास्तीत जास्त व्होल्टेज रेटिंग असते, जे बर्‍याच प्रकल्पांच्या आवश्यकता पूर्ण करते. तथापि, वेगवेगळ्या व्होल्टेजसह सौर पॅनेल्ससह प्रकल्पांसाठी, सानुकूलित समाधान आवश्यक असू शकतात.
