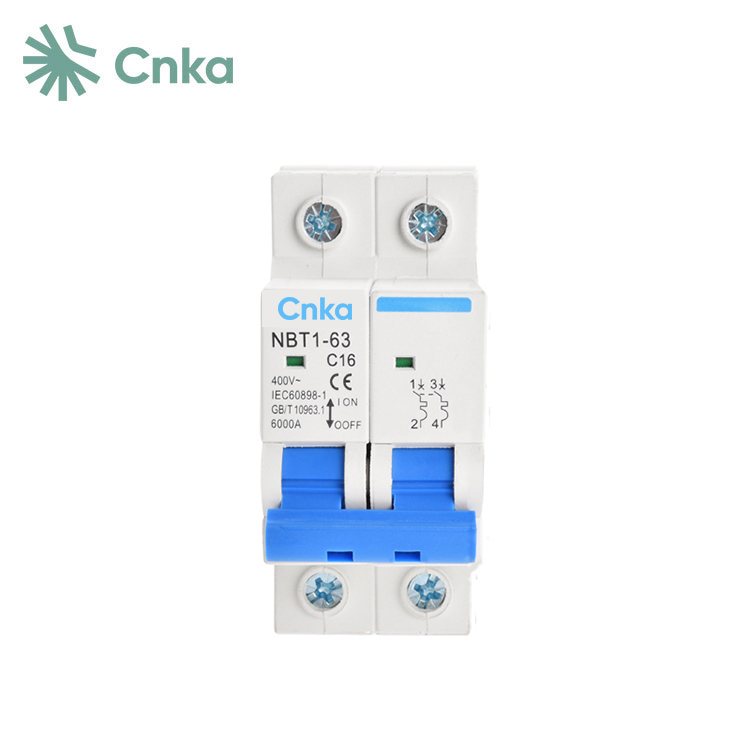

चीन पुरवठादार CNKA चे सवलतीचे 30-amp डबल-पोल AC सर्किट ब्रेकर हे एक विद्युत सुरक्षा उपकरण आहे जे सर्किट्सना ओव्हरलोड्स आणि शॉर्ट सर्किट्ससह अतिप्रवाह नुकसानापासून संरक्षण करण्यासाठी डिझाइन केलेले आहे. त्याची प्राथमिक कार्ये मॅन्युअली सर्किट उघडणे आणि बंद करणे (कनेक्ट आणि डिस्कनेक्ट करणे) आणि खराब झाल्यास सर्किट आपोआप कापून टाकणे, त्यामुळे उपकरणांचे संरक्षण करणे आणि आगीचे धोके टाळणे हे आहे. हे 30-amp डबल-पोल एसी सर्किट ब्रेकर्स औद्योगिक सेटिंग्ज आणि दैनंदिन अनुप्रयोग दोन्हीमध्ये मोठ्या प्रमाणावर वापरले जातात.
|
उत्पादन मॉडेल |
NBT1-63 |
|||
|
ध्रुव |
1 पी |
2 पी |
3 पी |
4P |
|
रेट केलेले वर्तमान (A) |
6,10,16,20,25,32,40,50,63 |
|||
|
रेट केलेले व्होल्टेज (V) |
230/400 |
400 |
400 |
400 |
|
ब्रेकिंग क्षमता (kA) |
6 |
|||
|
रंग |
पांढरा आणि पारदर्शक |
|||
|
वैशिष्ट्यपूर्ण वक्र |
C |
|||
|
कार्यरत तापमान |
-5℃~+40℃ |
|||
|
संलग्न वर्ग |
IP20 |
|||
|
मानक |
IEC60898-1 |
|||
|
वारंवारता |
50/60Hz |
|||
|
विद्युत जीवन |
8000 वेळा कमी नाही |
|||
|
यांत्रिक जीवन |
20000 वेळा पेक्षा कमी नाही |
|||
एक सामान्य लहान सर्किट ब्रेकर सर्किट उघडताना त्याचे हलणारे आणि स्थिर संपर्क वेगळे करण्यासाठी यांत्रिक पद्धती वापरतो. याउलट, सर्किट बंद करताना, ते हलणारे आणि स्थिर संपर्क एकत्र आणण्यासाठी विरोधी यांत्रिक क्रिया वापरते. ऑपरेशन दरम्यान, लोड सर्किटमध्ये व्यत्यय किंवा कनेक्ट झाल्यामुळे संपर्कांमध्ये एक चाप तयार होतो. ब्रेकिंग प्रक्रियेदरम्यान तयार होणारा चाप बंद प्रक्रियेच्या तुलनेत अधिक तीव्र असतो. जेव्हा व्यत्यय आणला जाणारा विद्युतप्रवाह जास्त असतो, विशेषत: शॉर्ट सर्किटच्या बाबतीत, चाप लक्षणीय असू शकतो, ज्यामुळे सर्किट डिस्कनेक्ट करणे आव्हानात्मक होते.
1 TN-S आणि TN-C-S प्रणालींना विशेषत: चार-पोल सर्किट ब्रेकरची आवश्यकता नसते. तथापि, TN-S प्रणालीमधील काही प्रकरणांमध्ये, जसे की गंभीर थ्री-फेज असंतुलन किंवा उच्च शून्य-क्रम हार्मोनिक सामग्री, चार-ध्रुव सर्किट ब्रेकर आवश्यक आहे की नाही हे निर्धारित करण्यासाठी पुढील तपासणीची आवश्यकता असू शकते.
2 TT सिस्टीमसाठी, पॉवर इनपुट सर्किट ब्रेकर चार-पोल सर्किट ब्रेकर असावा.
3 आयटी सिस्टममध्ये, तटस्थ लीड असल्यास चार-पोल सर्किट ब्रेकर वापरला जावा.
